Jedną z metod zaliczających się do podejścia krajobrazowo-estetycznego jest bonitacja punktowa. Przyjmuje się w niej skalę bonitacyjną, która odzwierciedla związek między zmienną przyrodniczą a liczbą punktów. Punkty są przyznawane umownym polom oceny, zazwyczaj kwadratom.
Na potrzeby niniejszego kursu bonitacja punktowa zostanie przeprowadzona z wykorzystaniem mapy w skali 1:2000, którą otwieramy w programie AutoCAD. Mapa jest fragmentem miasta Łask – pl. 11 Listopada wraz z przyległymi obszarami.

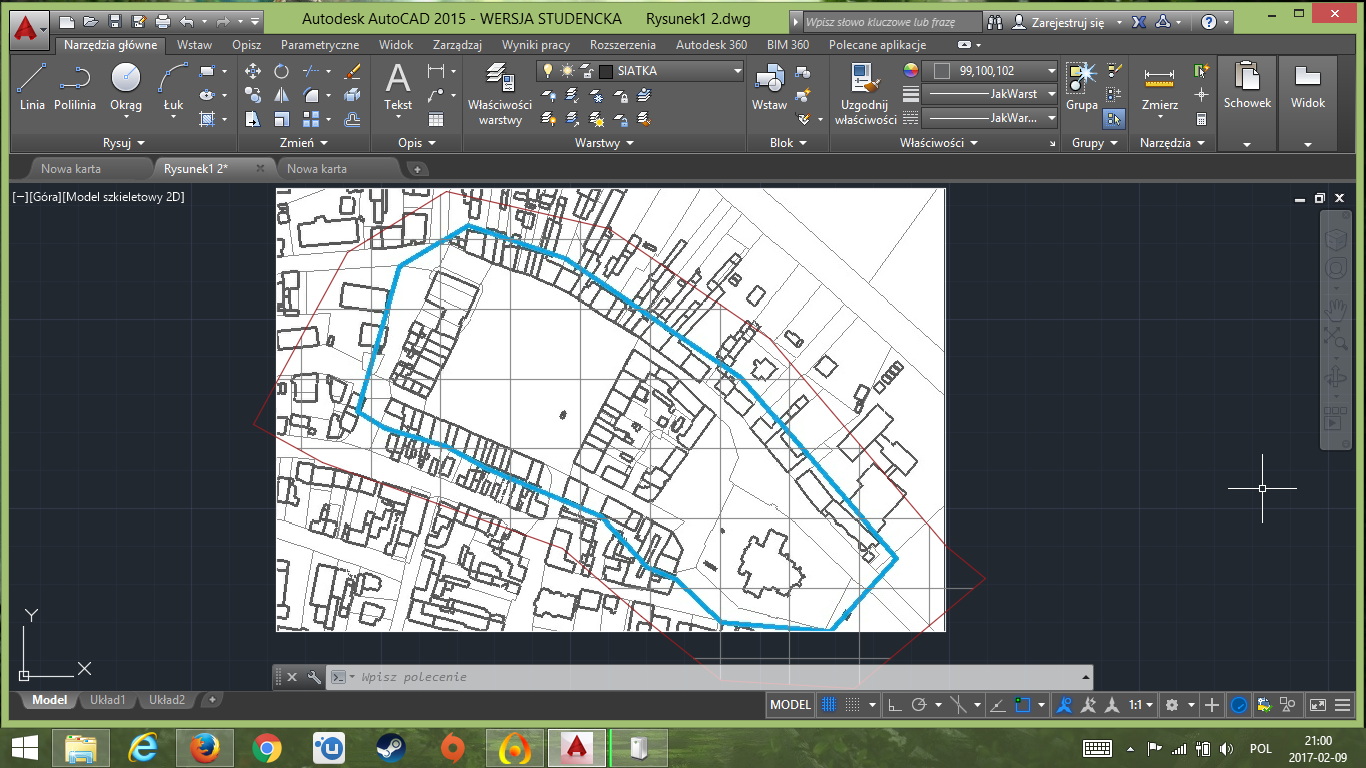

Otwieramy program AutoCAD. Zaczynamy pracę otwierając Nowy pusty plik rysunku. Następnie otwieramy mapę.

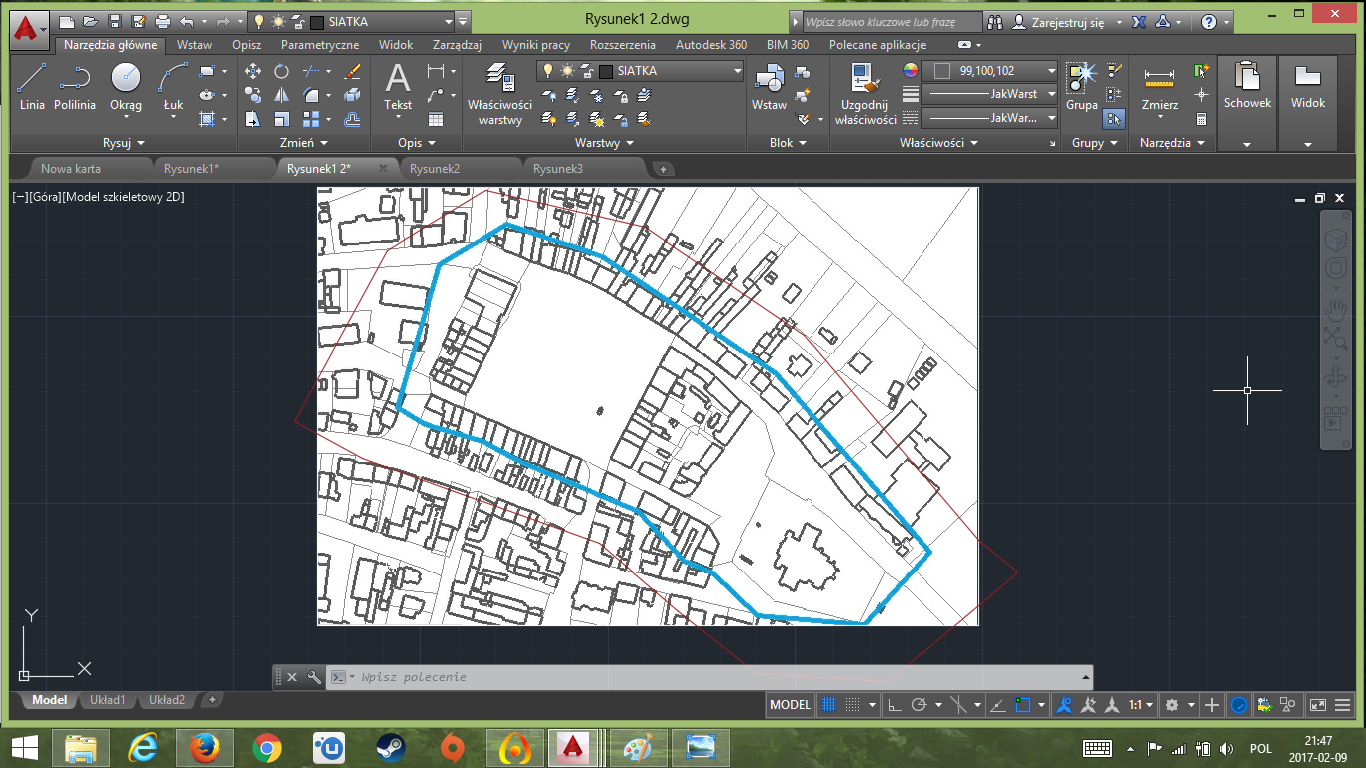

Na mapie zaznaczony jest kolorem niebieskim analizowany obszar. Za pomocą polecenia linia rysujemy obszar, w którym stworzymy siatkę kwadratów (kolor czerwony).
Polecenie : gkreskuj → wskazujemy obiekty, które chcemy zakreskować. W górnym pasku wybieramy styl zakreskowania ANSI37, zmieniamy kąt o 45° i skalujemy.
Otrzymujemy siatkę kwadratów, z której następnie stworzymy kartogram. Każde pole oceny ma przypisaną odpowiednią wartość w oparciu o kryteria szeregu bonitacyjnego.
Za pomocą polecenia obszar każdemu polu oceny przyporządkowujemy odpowiedni kolor.
Efekt końcowy:
